立軸式雙曲面攪拌機

詳細說明

應用范圍

立軸式雙曲面攪拌機是我公司在消化吸收國外同類型產品的基礎上，利用CFD技術自主研制的新一代混合攪拌設備，廣泛應用于水處理工程、石化、能源、輕工等行業需要攪拌混合的場合。與其它類型的攪拌設備相比，混合效果更好，更為節能。

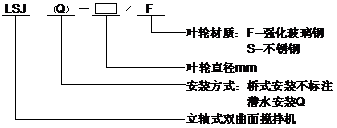

型號表示方法






結構特點

立軸式雙曲面攪拌機由驅動裝置、葉輪、支承架、起吊機構和電控組成。




產品特征

LSJ型立軸式雙曲面攪拌機具有獨特的葉輪結構設計，借助于CFD技術分別對導葉面和攪拌面進行水力學模型的設計，將葉輪導入水流的頁面設計成傘形，其表面積足夠大從而保證了引入葉輪的水流均衡流暢，不致產生紊流而引起能量的損耗，并且保證水流對葉輪產生沖擊較小。在導葉面下端的表面均勻布置著若干條攪拌葉片。將這兩種頁面的組合體再經CFD技術的優化，設計出完全符合水力學模型的雙曲面攪拌葉輪。該葉輪在驅動裝置的帶動下旋轉，在導葉輪的作用下水流自上而下借助重力自然的引入，無需消耗額外動力。水流在攪拌槳葉的作用下，有一向下反沖過程，進而沿漸開線方向向四周擴散。由于雙曲面攪拌葉輪的大比表面的特性，決定了其攪動的流量大，對水流的剪切作用小，能耗低。水流柔和，攪拌效果好，能有效的消除攪拌死角，體現出其更為節能的工作特點。

1、流量大，剪切力小——柔和

2、服務面積大——避免死角

3、葉輪比表面積大，配套功率小——節能

4、安裝維護——簡單方便

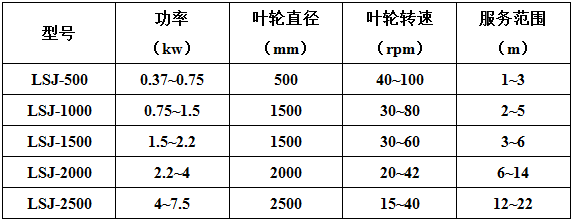

性能參數






選型原則


1、應全面的考慮到池型、池容積、液體的濃度、密度、溫度、腐蝕性以及懸浮物的物理特性等

2、依據每臺攪拌機的有效攪拌混合液體積來確定型號和數量

3、池的長寬比，小于2時應選用一臺，大于二2時應選用兩臺及以上

4、對于單臺而言，方池和圓池較為有利于混合和攪拌，可避免死角；應盡可能的置于池中央

5、本公司可為用戶提供選型方面的技術支持


訂貨前請提供池型和混合液的物理特性
