P-XB/HXN給水沉淀池泵/虹吸式吸泥機

詳細說明

用途與分類

本設備用于給水凈化廠沉淀池，排除沉積在池底的污泥。根據沉淀池池型，可分為兩類：

1、平流沉淀池吸泥機

2、斜管沉淀池吸泥機

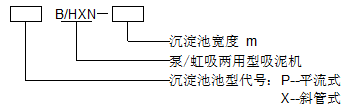

型號表示方法



說明：本公司還可以提供給水沉淀池虹吸式吸泥機。

型號為：PHXN-□，斜管式XHXN-□




特點

B/HXN型系列吸泥機是新一代吸泥機，具有以下特點：

1、采用潛水無堵塞泵吸泥，可全揚程運行，性能好，重量輕。

2、采用本公司特有的小容量潛污泵，可實現每臺泵只帶一個吸泥咀的吸泥系統。即使在沉淀池出水端具有縱向出水槽及支墩的給水工藝布置狀態下，吸泥機仍然通行無阻，保證了全長范圍內的排泥效果。

3、泵/虹吸兩用省水節電：在具有虹吸排泥條件的沉淀池，也可充分利用出水堰和排泥口的位差，在潛污泵啟動出泥后切斷潛污泵電源，由泵吸轉換為虹吸，既省水節電又省去了抽空裝置。

4、操作簡便并易于實現自動化和微機管理。

5、主梁結構合理，對于大跨度平流沉淀池吸泥機采用桁架式或“L”型組合梁；中、小跨度的斜管池吸泥機采用單或雙管式梁型鋼梁；特別是斜管沉淀池水中吸輸泥管既為通道又作承載構件，用料省、制造維護方便。

6、可選新型的傳動裝置，驅動裝置中關鍵部件——采用新產品軸裝式或法蘭安裝式減速器，不用聯軸器，無需對中、結構緊湊、效率高、重量輕。




構造及工作過程

B/HXN型系列吸泥機由多臺無堵塞潛污泵組成吸、輸泥系統與斷流閥、主梁、端梁及驅動裝置、控制柜、軌道等組成。

主梁由兩端梁上的驅動裝置帶動，沿鋪設在池頂上的軌道行駛，隨主梁一同運動的潛污泵將沉積在池底的污泥吸取并經輸泥管排至池外排泥溝。當具有虹吸條件的沉淀池（沉淀池出水堰與排泥口位差不小于3m）啟動潛污泵排泥后切斷電源，排泥方式便可由泵吸切換為虹吸；當要求停止排泥時，可打開斷流閥，使空氣進入輸泥管道，虹吸破壞，排泥即行中斷。




控制方式

可按用戶要求，提供手控或自動定時控制排泥。
