GSH型弧形格柵除污機

詳細說明

用途

GSH型系列弧型格柵除污機在污水處理廠進水渠，用于攔截污水中的漂浮物（以下簡稱渣），保證后續工序安全正常運行?；⌒胃駯懦蹤C是一種固定格柵除污機，其柵條為圓弧形（近視1/4圓周），齒耙在驅動裝置驅動下，沿圓弧形柵條將污物推至柵條上方，實現污渣清除?；剞D格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備！

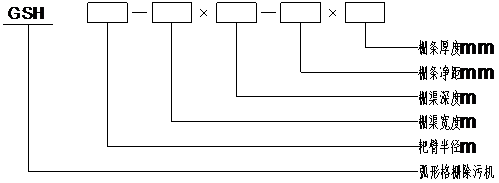

型號表示方式






特點

1、采用立式電機驅動的新型軸裝式減速器，不用聯軸器，重量輕，占地面積比用行星擺線減速器小很多，便于多機組并列而少占用地；

2、具有液壓緩沖裝置，有效地降低了撇渣耙復位時產生的沖擊和噪聲；

3、具有過扭保護機構，當耙臂因意外原因過載時，自動切斷電源，停機報警。

構造及工作過程

GSH型系列除污機由弧形柵條、齒耙、耙臂及其支座、機架、帶過扭保護機構的驅動裝置，具有緩沖作用的撇渣耙和導渣板、控制柜組成。

耙臂在驅動裝置帶動下繞弧形柵條中心回轉，當齒耙進入柵條間隙后，即開始除污動作，將被柵條攔截的渣沿柵條上移，當齒耙觸及撇渣耙后，渣在齒耙和撇渣板相對運動的作用下，撇出并經導渣板卸至輸送器，完成一個除污動作，而齒耙在越過撇渣板后，撇渣耙在緩沖器的作用下緩慢復位。

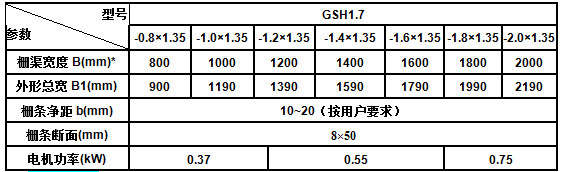

技術參數






電氣控制

常規為手動控制，設過載保護，在除污機驅動裝置過扭、過電流時將斷電報警。

電控可帶PLC接口；可與其它設備聯動；可進行時間控制。用戶需要時應在定貨時注明。




訂貨說明

1、訂貨時技術參數表中參數應注明；

2、應注明設備的材質（全碳鋼或全不銹鋼或部分不銹鋼）；

3、不注明所配電控箱為常規控制，如有特殊要求應另行注明。
